精密空調風冷系統壓縮機安裝在室內機內，以壓縮機為基點,，系統安裝形式分為正落差和負落差兩種形式(該安裝形式只適用于風冷系列機組)

正落差——指的是室外機安裝的垂直高度高于室內機,。

負落差——指的是室外機安裝的垂直高度低于室內機。

正負落差限制

正負落差取值

安裝其他要求

正落差安裝時,，需在室外機的進氣管和排液管上需加裝反向彎,，避免停機時液體的回流。安裝反向彎時,，必須保證反向彎頂端彎管要高于室外機盤管最高一排銅管,；

如正落差大于20m或連管長度超過30m時，需增加延長組件,；

安裝垂直高度超過10m時,建議氣管在每6m的垂直高度位置上安裝存油彎,；

液管不得受陽光直射；

室內機系統氣管和凝結水排水管應按一定角度(排氣管≥0.3°的水平傾角)傾斜走管,；

負落差安裝時,，冷凝器出口液管應按應按一定角度(氣管≥0.3°的水平傾角)傾斜走管。

考慮到管徑對系統壓降,、制冷劑流速和壓縮機回油的影響,，室內外機的連接銅管的建議管徑管路建議尺寸。

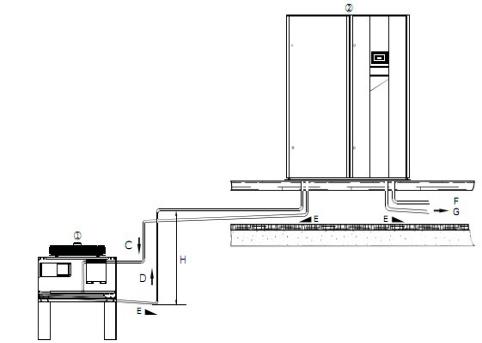

正負落差示意圖

正落差安裝圖

負落差安裝圖
