根據“云計算”的發展,，大型數據中心建設的發展趨勢體現為“集中性”和“高可靠性”和“綠色節能性”,。為了給為大型服務器的提供穩定的空調溫度工作環境,，大型和超大型數據機房采用冷凍水型的精密空調或者直接冷卻型盤管的綜合優勢較明顯,。以下就機房的冷源形式做方案分析。

機房集中冷源形式常采用方式為水冷式冷源或者風冷式冷源,，并考慮節能,，盡可能地利用自然界的冷源能量（冬季低溫時采用自然冷卻模式）。

風冷自然冷卻機組簡介

1.室外機配置

數據中心機房負荷特點為全年24h運行供冷,，且負荷基本無變化,，我們使用帶自然冷卻的風冷冷水機組制冷的空調系統，在冬季或者過渡季節可采用節能運行模式——自然冷卻,，節約運行費用并達到節能的目的,。

帶自然冷卻的風冷冷水機組：風冷機組可直接安放于屋頂或其他室外空間，省去了水冷式冷水機組所必備的冷卻塔,、冷卻水泵及冷卻水管路系統,。

自然冷卻指的是在低環境溫度時可以不必啟動壓縮機,，利用外氣溫度自然冷卻換熱提供冷凍水,，從而節約運行費用,，切換過程完全自動控制，不需要人工干預,。

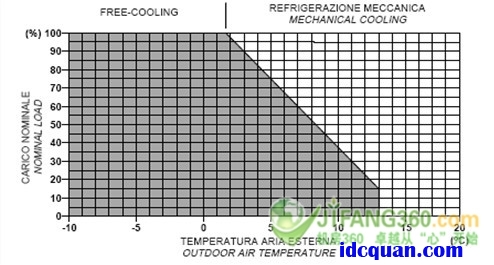

自然冷卻在制冷中所占的比例

由上圖可知,，在室外環境溫度<13℃時，自然冷卻部分開啟,，隨著室外環境溫度的降低,，自然冷卻在制冷中所占的比重逐步增加，到室外環境溫度低于2℃后,，制冷完全采用自然冷卻運行,，壓縮機不必開啟，此時節能效果最為顯著,。

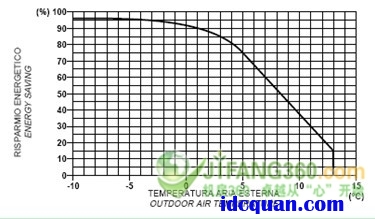

自然冷卻運行的節能率

由上圖可知,，隨著室外環境溫度的降低，使用自然冷卻功能時間增長,，節能比例逐步增加,，到低于2℃后，節能率達到95%以上,。

風冷自然冷卻三種工況原理圖

帶自然冷卻的風冷機組可以根據供水溫度設定值和空氣溫度實現全自動運行,，完全實現無縫切換運行。安全,、高效,、節能。

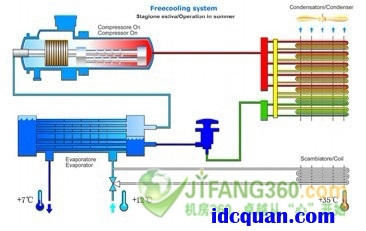

1-夏季工況：（傳統機械制冷）

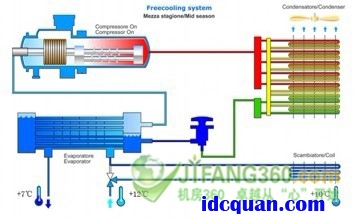

2-過渡季工況：（部分自然冷卻）

3-冬季低溫工況：（全部自然冷卻）

風冷自然冷卻機組實際運行照片和結構示意圖（googl香港數據中心）

安裝運維簡單,，可靠性極高

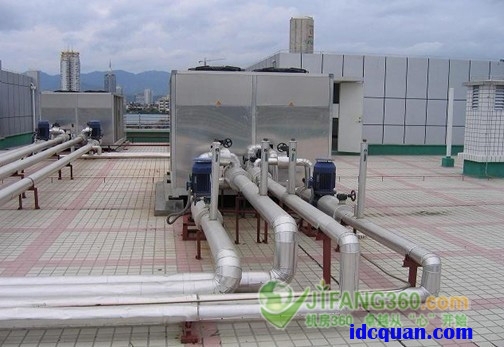

風冷自然冷卻機組實際運行照片

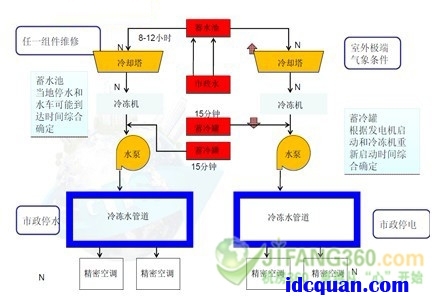

T4 空調傳統設計：采用中央空調+冷凍水機房空調系統圖

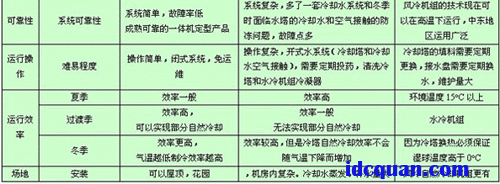

空調系統介紹

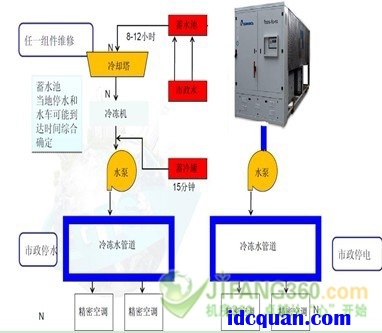

T4空調優化設計一

1.一路傳統水冷

2.一路風冷自然冷卻,。

優勢：節省一路水管；冬季采用風冷自然冷比水冷采用水塔加板換省電,；運維簡單,，耗水減少。

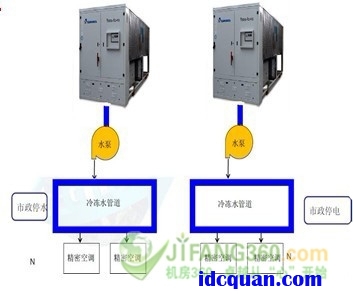

T4空調優化設計二

兩路均采用風冷自然冷卻機組優勢：免水塔,，無水設計,；室外溫度低于回水二度開啟自然冷卻部分系統，節能
