前言
對于數據機房、金融、證券、圖書館、倉庫、實驗室等重要場所來說，嚴密的防水措施是必不可少的，除了做好漏水檢測之外，還有什么辦法能夠在最快的時間去處理漏水之后的補救措施呢？傳統的漏水報警系統一般是只報那份額點漏水，但是對于現場情況比較復雜的現場來說，這樣的預警可能還沒有那么的準確有效，如果能夠在發出報警的同時能夠知道發生漏水的是具體的哪一個點，我們不是可以根據這樣的信息來判斷漏水點周圍有什么設備，需要第一時間攜帶什么裝備去開展搶救嗎！這樣的話，我們可以在第一時間做出最快速有效的應對，從而減少漏水帶來的損失。
定位式漏水報警系統的介紹
系統特色及原理

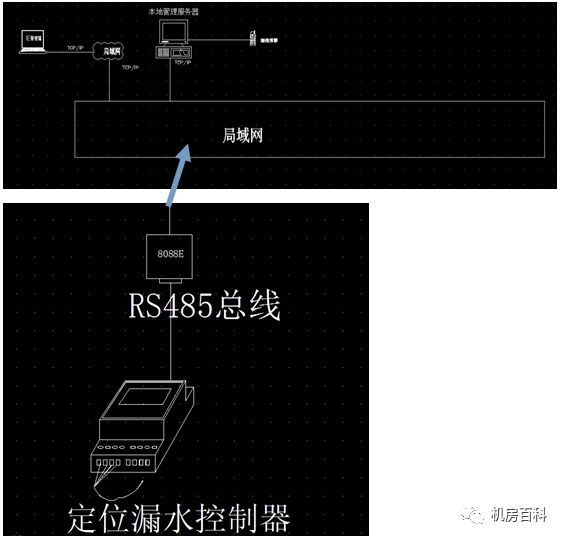

標準的MODBUS RTU協議，通過RS485通信可以方便接入各種控制系統。帶有繼電器干接點常開及常閉輸出，可以接聲光報警或其它報警設備。可以定位漏液的位置。下面介紹的的是漏水報警的一個原理圖，當漏水線受到水浸的時候，發出一個信號量給控制器，通過控制器的處理后將信息由串口服務器傳送到電腦端，并通過軟件的設置及解析來獲取漏水的位置是在繩子的哪一個位置，將繩子不同的未定定義到現場的不同地方，就可以在發生漏水事件的時候能夠快速的去定位漏液的位置。如果有相應的告警平臺的話還可以通過相應的設置來達到不同的的告警功能。
我們可以看到這個定位式的漏水檢測報警系統其實并不復雜，對于安裝調試來說也比較簡單，器應用的領域也相當?shù)膹V泛，專門針對數據機房、金融、證券、圖書館、倉庫、實驗室，檔案館等重要場所的漏液監測而設計的，該系統通過實時采集機房被保護區域中預先安裝好的檢測線纜的工作狀態，及時準確報告機房中漏液位置，保證了被監測區域防泄漏安全。
定位式漏水將空系統的優勢
能夠任意定制漏水線的長度并通過軟件來定制漏水線對應的未定名稱，可以更方便，方便根據自己的需要來定制說需要的長度，避免設備材料的無畏損耗。在智能化的聯網及通訊方面，我們使用的是帶MODBUS RTU標準協議，可以很方便集成在其它系統中。同時可以替代國外的牌子如泰科等，實現設備的國產化，從而更大的降低成本。
系統重要設備漏水控制器的相關參數
電源：DC 9-15V
感應線：TraceTek感應線以及同類型漏水應用線
精確度：漏水感應襲來長度0.5%±0.5米
存儲溫度：-40攝氏度到60攝氏度
工作溫度：-20攝氏度到50攝氏度
工作環境濕度：5%-95%（無冷凝）
繼電器：輸出端最大3A
產品包裝配件

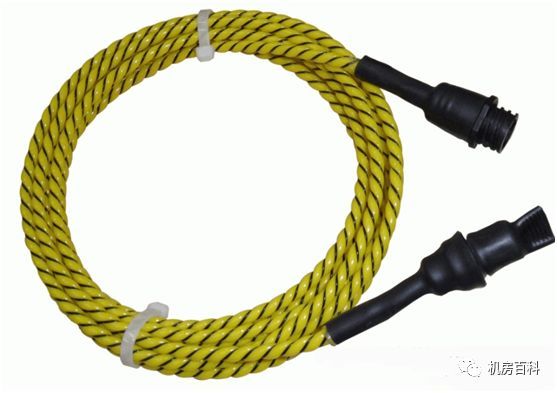

一個監控主機，一個敞口服務器，可以將RS485型號準換為RJ45網口，方便設備的快速聯網，更容易的繼承監控，一個漏水控制主機，一條感應繩，可在100米內任意的定制繩子的長度，更好的適應現場的需求。

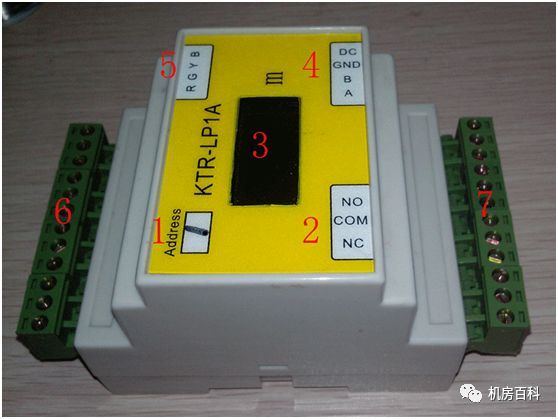

漏水控制器面板說明
1標有Address下面的空白框內寫的是RS485的通信地址，2表示最邊上的三個接頭從外到內的標號分別為NC、COM、NO。3是顯示屏，正常運行沒有漏液顯示的是”no leak“，當有漏發生，顯示的數值表示從漏液控制器到發生漏液的距離，單位是米。當顯示的是”Error“表示漏液感應線有故障。4表示最邊上的4個接線端子從外到內分別為DC、GND、B、A。5表示從最邊上的4個接線端子從外到內分別為B、Y、G、R。其它接線端子不用接。
使用須知
漏水應感線的接法要注意，漏水感應線也要符合要求。邊接線后要測試是否正常工作。按照調試過程中有不明白的地方可以咨詢我們的工程師。
安裝說明
安裝方式
系統的主要安裝設備口可以按裝在導軌上再固定導軌，或者直接放地上。 安裝比較的方便，在安裝的過程中還要注意與強電線路分開，避免相互之間產生的干擾。
連接及配置
接線說明
NC、COM、NO是繼電器輸出端，COM是繼電品輸出端公共端，NC是繼電器常閉輸出，NO是繼電器常開輸出。DC輸入9-15V直流電，GND為地，B跟A表示RS485通信接口。B、Y、G、R接漏水感應繩。（感應線有4根線，通常有黑色、黃色、藍色、紅色4根線）B接黃，Y接紅，G接綠，R接黑。有可能有些感應線接法不一樣，接的時候用萬用表測量一下兩根線的電阻，當測到幾十歐到幾百歐電阻的時候，把這兩根線不分順序分別接B跟Y，別外兩根線不分順序接G跟R。
系統漏水的檢測方法
接好感應線后，把感線中的一部分浸入水中。隨后，顯示屏會顯示檢測到漏水的長度（米），用尺子量一下到漏水的線長，對比顯示的數值。看是否接近。如果跟電腦進行聯網是的管理還要對相關的軟件進行調試，測試不同的靈敏度報警。
注意事項
使用過程中注意感應繩中4條線的顏色，不要接錯。如果接錯一直顯示“Error”。
常見故障
當顯示屏上顯示”Error”表示漏水線發生故障，通常線漏水線接頭松了或者斷了。
